CIPP Υψηλής Εντατικότητας LED UV Συστήματος Κατεργασίας Χωρίς Ανασκαφή Σωλήνα Αποκατάσταση Αξιόπιστη και σταθερή

Το σύστημα στεγνώσεως UV-CIPP χρησιμοποιεί υψηλής αξιοπιστίας σύστημα ελέγχου SPS για τον έλεγχο όλων των λειτουργιών.Οι λειτουργίες διάγνωσης μπορούν να επεκταθούνΤο ηλεκτρικό καλώδιο τύμπανο είναι εξοπλισμένο με τυπικό καλώδιο αντοχής υπεριώδους ακτινοβολίας υψηλής θερμοκρασίας 200m, μπορεί να επεκταθεί σε 300m.Η ηλεκτρική πηγή φωτός μπορεί να ικανοποιήσει DN150-2000mm σωλήνα χωρίς σκάψιμο αποκατάστασηΤο σύνολο του συστήματος έχει συμπαγή σχεδίαση και είναι κατάλληλο για εγκατάσταση σε όλα τα είδη φορτηγών.

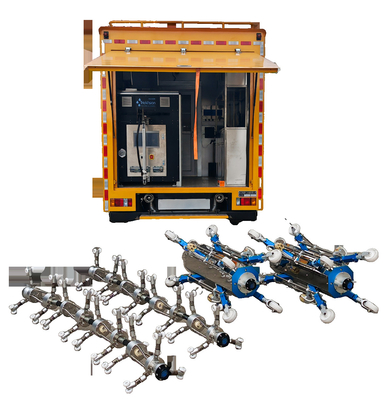

Διαμόρφωση συστήματος

1Φώτα υπεριώδους ακτινοβολίας και ράφι φωτισμού

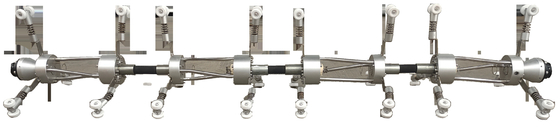

1.1.Μικρή πηγή φωτός

Μικρή πηγή φωτός ((150-800mm)

1.1.1Για διάμετρο σωλήνα: DN150-800.

1.1.2Η αλυσίδα φωτισμού αποτελείται από 2 μονάδες με 4 λαμπτήρες υψηλής ισχύος UV, συνολικά 8 λαμπτήρες, επίπεδα ισχύος: 400/500/650W, συνολική ισχύς 5200W.

1.1.3. 1 αισθητήρας για τη μέτρηση της θερμοκρασίας του αέρα· 4 αισθητήρες για την εσωτερική επιφάνεια της επένδυσης (IR-sensor) ·

1.1.4Κάθε φως αλυσίδα μπορεί να αντικατασταθεί και να εγκατασταθεί σε τυχαία, χωρίς την απαίτηση της ακολουθίας εγκατάστασης.

1.1.5Η μπροστινή ανθεκτική στη θερμότητα κάμερα, εξοπλισμένη με φωτισμό LED υψηλής ισχύος.

1.1.6Η εγκατάσταση και η ρύθμιση των ελαφρών τροχών αλυσίδας και των ποδιών είναι εύκολη και βολική, για να ανταποκριθεί στην απαίτηση γρήγορης αντικατάστασης για διαφορετικές διαμέτρους σωλήνων και διαφορετικά σχήματα σωλήνων στο πεδίο.

1.1.7. Προεπιλέξτε τα διαστήματα ανάφλεξης της λάμπας UV, το σύστημα θα ελέγχει την ανάφλεξη της λάμπας και την εξάπλωσή της αυτόματα σύμφωνα με τον προεπιλεγμένο χρόνο.Μπορείτε επίσης να επιλέξετε χειροκίνητο έλεγχο για να χειριστείτε την περίπλοκη κατάσταση πεδίου.

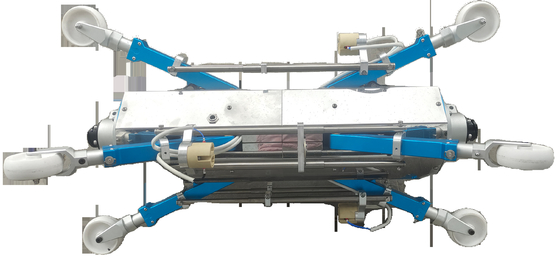

1.2 Μεγάλη πηγή φωτός

1.2.1Για διάμετρο σωλήνα: DN600-1600.

1.2.2. Αλυσίδα φωτός που αποτελείται από 2 μονάδες με 4 λαμπτήρες υψηλής ισχύος UV, συνολικά 8 λαμπτήρες, επίπεδα ισχύος:1000/1200/1500W, συνολική ισχύς 12000W.

1.2.3. 1 αισθητήρας για τη μέτρηση της θερμοκρασίας του αέρα· 3 αισθητήρες για την εσωτερική επιφάνεια της επένδυσης (IR-sensor) ·

1.2.4Το ελαφρύ σύνολο τροχών αλυσίδας και τα πόδια κινούνται από κινητήρα, μπορούν να τεντωθούν και να τραβήξουν πίσω στους σωλήνες αυτόματα, για να ολοκληρώσουν τη λειτουργία σε μεγάλους σωλήνες γρήγορα.

1.2.5Η μπροστινή ανθεκτική στη θερμότητα κάμερα, εξοπλισμένη με φωτισμό LED υψηλής ισχύος.

1.2.6Η εγκατάσταση και η ρύθμιση των ελαφρών τροχών αλυσίδας και των ποδιών είναι εύκολη και βολική, για να ανταποκριθεί στην απαίτηση γρήγορης αντικατάστασης για διαφορετικές διαμέτρους σωλήνων και διαφορετικά σχήματα σωλήνων στο πεδίο.

2 Καλώδια και τροχιά καλωδίων

2.1.Καλώδιο: πρότυπο μήκος 120m, ανθεκτικό στη θερμότητα, ανθεκτικό στις υπεριώδεις ακτινοβολίες, για έλεγχο της θέρμανσης, μετάδοσης σήματος βίντεο, οδήγηση φωτεινής πηγής.

2.2.Καλώδιο τροχιά: διαφανής σχεδιασμός για εξωτερικό ράφι, μειωμένο βάρος, βολικό για επισκευή, με εσωτερικό σύστημα φωτισμού.

2.3 Κάμερα πίσω από το μάτι: για την επιθεώρηση του υλικού της επένδυσης.

3 μονάδα ελέγχου:

3.1. Ελεγχόμενο από PLC διακόπτης για τη λειτουργία του τύμπανου καλωδίου και της αλυσίδας υπεριώδους φωτός.

3.2. Λειτουργικό σύστημα Windows. Όλες οι πληροφορίες και βίντεο στεγνώσεων είναι ορατές. Εμφανίζει και καταγράφει τα ακόλουθα δεδομένα: ταχύτητα, πίεση, θερμοκρασία επιφάνειας στρώματος, κατάσταση και μήκος της αλυσίδας φωτός,τα δεδομένα μπορούν να εξάγονται.

3.3- υπολογιστής με λογισμικό και 3 οθόνες, μεταξύ των οποίων:

1 x 15 ̊ οθόνη TFT για τη λειτουργία και τον έλεγχο ολόκληρου του συστήματος·

1 x 17 ̊ οθόνη TFT για τη μετάδοση εικόνας της κάμερας·

1 x 22 ̊ οθόνη TFT για το λογισμικό και τη λειτουργία ολόκληρου του συστήματος.

4 Αναπνευστήρας

4.1- Μεγάλη ισχύς αναπνευστήρα, ισχύς: 1400m3/h, ονομαστική ισχύς: 18,5kW, 50Hz, μέγιστη πίεση 0,7bar.

4.2- Βαθιά αναπτυγμένο σύστημα ελέγχου, ελέγξτε τον ανεμιστήρα με οθόνη αφής της καμπίνας ελέγχου.

4.3-Συνδέεται με καλωδιακό τύμπανο.

4.4Λογισμικό: Σύστημα Windows, οπτικοποίηση και βαθμονόμηση πίεσης, έλεγχο της επέκτασης της επένδυσης.

4.5Ενσωματωμένο φίλτρο και βαλβίδα ανακούφισης, χωρίς λάδι, ψύξη αέρα.

5 Τελικά καπάκια

Για διαμέτρους σωλήνων: DN300-500,DN500-650,DN800-1000
