Σειρά επιθεώρησης: | 1006000mm | απόδειξη νερού: | IP63 |
---|---|---|---|
συχνότητας: | 512Hz | όνομα: | επιθεώρηση σωλήνων σόναρ |
Τύπος: | Σύστημα επιθεώρησης σωλήνων | Χαρακτηριστικό γνώρισμα: | Χτισμένος στους αισθητήρες γωνίας ρόλων και πισσών |
Υψηλό φως: | ψηφιακή κάμερα επιθεώρησης,κάμερα επιθεώρησης σωλήνων υπονόμων |
Το σύστημα επιθεώρησης σωλήνων σόναρ απόδειξης σκόνης ενσωμάτωσε τους αισθητήρες γωνίας ρόλων και πισσών
Εφαρμογή συστημάτων επιθεώρησης σωλήνων σόναρ
Η επιθεώρηση σωλήνων χρησιμοποιείται κυρίως για τα βιομηχανικά εμπορευματοκιβώτια και την επιθεώρηση σωλήνων, με το τηλεοπτικό, προαιρετικό λέιζερ ζουμ που κυμαίνονται, την ασύρματη μετάδοση και άλλες εξειδικευμένες λειτουργίες. Ισχύστε για τις μεγάλης κλίμακας δεξαμενές, δημοτική επιθεώρηση αγωγών, σήραγγες, και… καταστάσεις όπου….η τήρηση αρχείων απαιτείται.
Χαρακτηριστικά γνωρίσματα συστημάτων επιθεώρησης σωλήνων σόναρ:
Τεχνική παράμετρος ελέγχων σόναρ
Ακουστική παράμετρος | Ακουστική συχνότητα |
2MHz |
Πλάτος κυμάτων |
1.1° (ακτίνα κυμάτων κώνων) | |
Πλευρικό ψήφισμα |
0.5mm (ακτίνα 125mm σωλήνων) |
|
Μέγιστη ακτίνα επιθεώρησης | 12m | |
Διαβιβάστε το πλάτος σφυγμού | 4~20us | |
Λήψη του πλάτους κυμάτων |
500KHz |

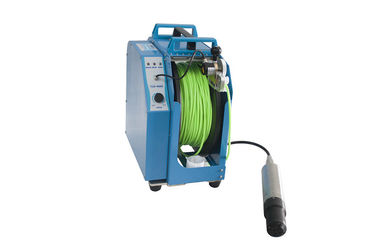

Χειρωνακτικό τύμπανο καλωδίων:
Μετρητής: κωδικοποιητής υψηλής ακρίβειας (±0.1m), υπολογισμός μήκους καλωδίων.
Διάταξη σε στρώματα: χειρωνακτική διάταξη σε στρώματα
Στεγανοποιήστε: IP63
Επαγγελματικό λογισμικό ανάλυσης σόναρ σωλήνων SonarProf
Διατομή σωλήνων υποστήριξης στη σε πραγματικό χρόνο αντιπροσώπευση και ένα πλήρες σχεδιάγραμμα 360 βαθμού με δυνατότητα επέκτασης (IMG. 1)
Αυτόματα παράγετε τα τρισδιάστατα συντρίμμια διαμόρφωσης και άποψης σωλήνων και το εσωτερικό ατέλειας σαφώς (IMG. 2)
Υποστηρίξτε τον υπολογισμό όγκου συντριμμιών & τα στοιχεία ανάλυσης που σχεδιάζονται εύκολα (IMG. 3)
Αυτόματη υποβολή έκθεσης για την προετοιμασία εκθέσεων υψηλής αποδοτικότητας (IMG. 4)
