Ρομποτικό σύστημα επιθεώρησης σωλήνων CCTV

- Δεν ξέρω.Ρομποτικό σύστημα επιθεώρησης σωλήνων CCTV

Το σύστημα επιθεώρησης σωλήνων TVS-2000 ελέγχει την κίνηση του σάλιου στον σωλήνα, η κάμερα υψηλής ανάλυσης στο μπροστινό μέρος του σάλιου μπορεί να πραγματοποιήσει πλήρη επιθεώρηση και καταγραφή για τα ελαττώματα στους σωλήνες,και να μεταδώσει τις εικόνες στην μονάδα ελέγχου μέσω του καλωδίου συγχρονικάΗ μονάδα ελέγχου παίρνει το λειτουργικό σύστημα Windows, μπορεί να επεξεργαστεί και να αποθηκεύσει τα βίντεο στο πεδίο, και ταυτόχρονα να κάνει την κρίση και την έκδοση έκθεση επιθεώρησης σωλήνα,έκθεση κλίσης και καμπύλης.

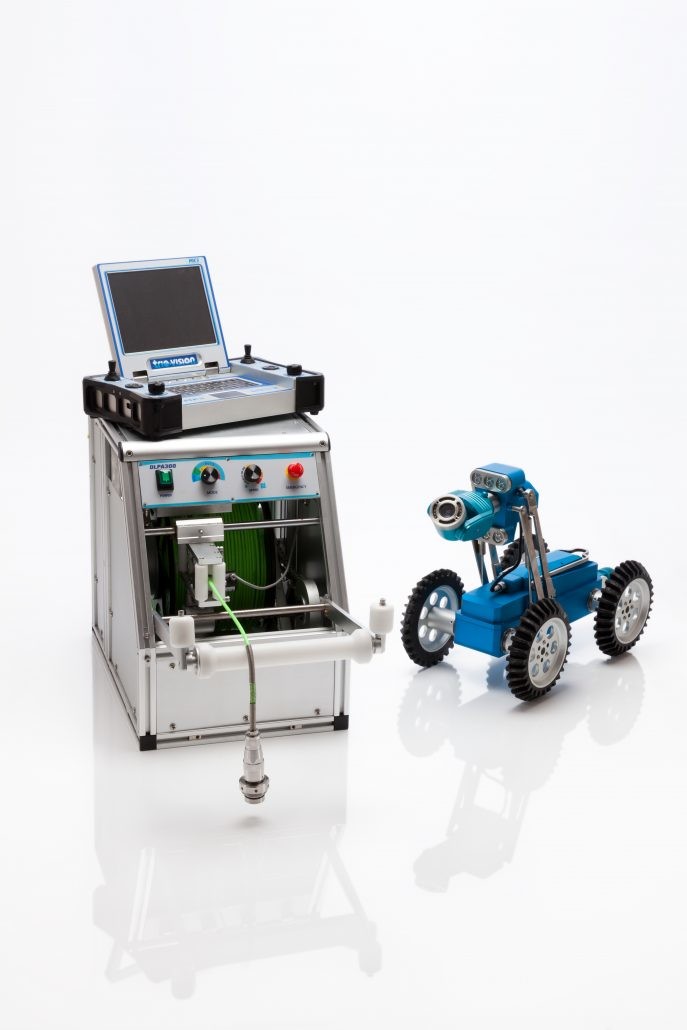

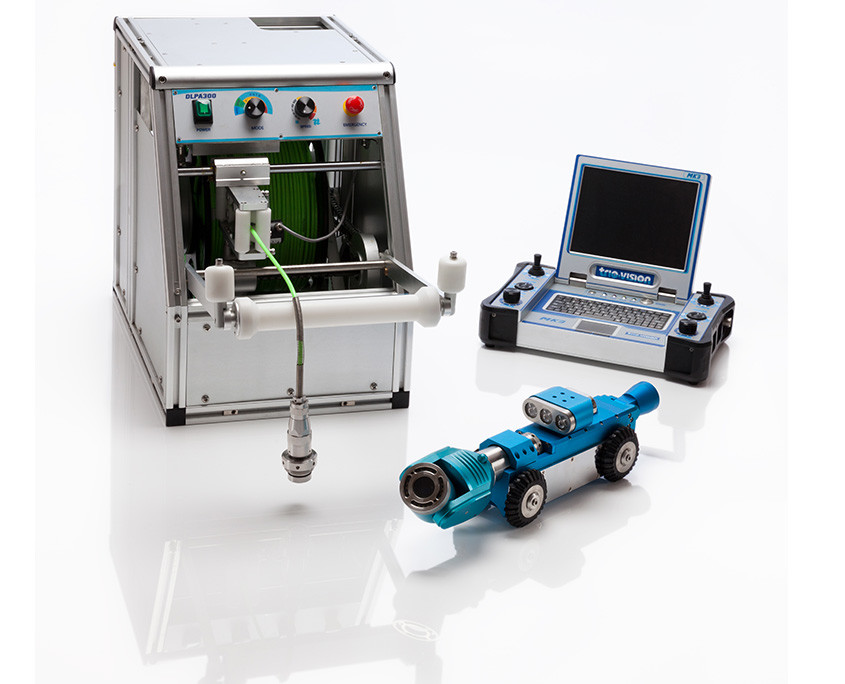

Το TVS-2000 αποτελείται από τροχαίο, κάμερα, τύμπανο καλωδίου και μονάδες ελέγχου.Εναλλακτικές προδιαγραφές, είναι κατάλληλο για σωλήνες διαμέτρου 250-2000 mm.

Τυπική διαμόρφωση:
Τροχαλικός κινητήρας TVS800
JT90 κάμερα οπισθοστροφής και κλίσης
Αυτοματοποιημένο τύμπανο καλωδίων
Μονάδα ελέγχου MK3
Άλλες συσκευές για την κατασκευή ηλεκτρικών συσκευών

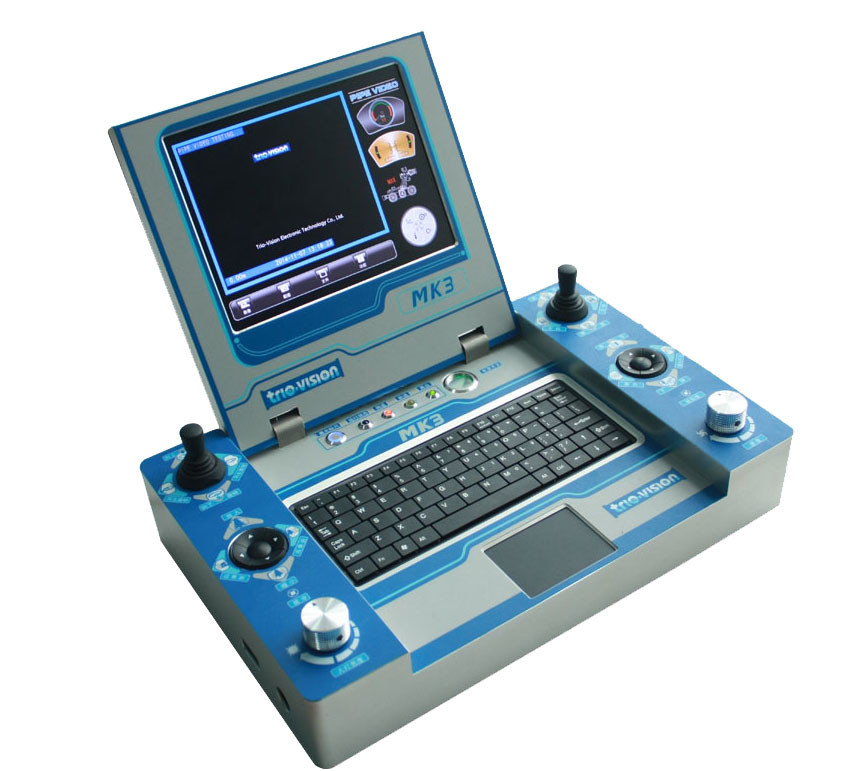

Μονάδα ελέγχου MK3

1Η μονάδα ελέγχου Pad Style, 8,4' LED, αναγνωρίσιμη στο φως του ήλιου, 1024*768 ανάλυση, 4,1kg
2Σύστημα Win7, SSD 128GB, Καταγραφή βίντεο στην τοποθεσία, 100+ ώρες βίντεο μπορούν να αποθηκευτούν.
3Θέση της κάμερας, θέση του ανελκυστήρα στα γραφήματα
4Έκθεση κλίσης στο σημείο.
5Η κατάσταση του συστήματος, οι παραμέτροι εργασίας μπορούν να ζητηθούν.

Καμερα Pan&Tilt JT2000

1360 μοίρες, χωρίς περιορισμένη περιστροφή
2Η θέρμανση του φακού μπορεί να αποτρέψει την ομίχλη.
3Το φως της κάμερας μπορεί να ρυθμιστεί
4Η μέγιστη φωτεινότητα αναβαθμίζεται κατά 50%, πιο κατάλληλη για μικρό διάμετρο.
5Προαιρετικό λέιζερ, βαθμονόμηση μεγέθους ελαττώματος

Cralwer TVS-800

Αδιάβροχο έως IP68
Θερμοκρασία λειτουργίας: -10 oC έως 50 oC
Διάμετρος σωλήνα: 250 mm~2000 mm
Οδηγία: δύο κινητήρες συνεχούς ρεύματος
Ελκυστήρας: ηλεκτρικός ασανσέρ
Κλίση: πεδίο μέτρησης ± 45 βαθμούς, διαχωρισμός 0,1 βαθμός
Ταχύτητα: ρυθμιζόμενη ταχύτητα, μέγιστο 32m/min
Κατεύθυνση: εμπρός, πίσω, αριστερά, δεξιά
Δείκτης πίεσης: πράσινο φως ((1,2-1,5 bar, κανονική πίεση), κόκκινο φως μη φυσιολογικό φως.
Ανέβαση: μέγιστος βαθμός ανόδου περίπου 50° ανάλογα με την κατάσταση του σωλήνα
Κάμερα οπίσθιας θέσης: ενσωμάτωση κάμερας και φωτός, επιθεώρηση σέρματος προς τα πίσω και ανάκτηση καλωδίων

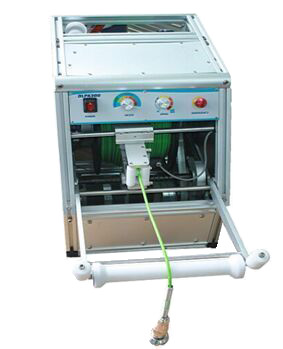

Αυτόματο τύμπανο καλωδίων DLPA300
1,6 πυρήνες καλώδιο, Μείωση βάρους 50%, Κόστος και ποσοστό αποτυχίας σημαντικά μειωμένο
2, τυποποιημένο μήκος: 200m, μέγιστο 300m
3Αυτόματο τύμπανο καλωδίων

Φωτοκάμερα με μάτια ψαριών JT360
1. 360 μοίρες οπτική στο εσωτερικό του σωλήνα.
2. 92 PCS φωτεινές λάμπες LED, φωτισμός φτάνει τα 200lm
3Ανάλυση: 3000k pixel, υψηλής ποιότητας εικόνα.
4Αδιάβροχο: IP68, λειτουργικό 10 μέτρα κάτω από το νερό.
5Τα βίντεο και οι εικόνες που καταγράφονται από την κάμερα πλήρους θέασης MK3 μπορούν να διαδώσουν εικόνα πλήρους εμβέλειας μέσα στον σωλήνα από το 3D λογισμικό PanoProfile και να δημιουργήσουν 2D εικόνα προφίλ,για την πραγματοποίηση ακριβούς μέτρησης ελαττωμάτων σωλήνων, να εγκαταστήσετε το 3D καλούπι, και να δημιουργήσετε την έκθεση επιθεώρησης.

Προαιρετικά μέρη:
JT60 αξιωτική κάμερα
JT360 φωτογραφική μηχανή με όραμα ψαριού
Εγχειριζόμενο τύμπανο καλωδίων
