Τύμπανο: | Μηχανοποιημένος και αυτόματος | ελέγχου: | υπολογιστής ή ειδικός ελεγκτής |
---|---|---|---|
κάμερα: | Το τηγάνι και περιστρέφεται | Μήκος καλωδίου: | 300 m |
Υψηλό φως: | σύστημα καμερών υπονόμων,συστήματα καμερών σωληνώσεων |

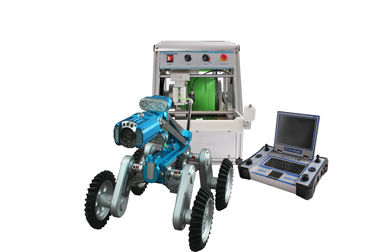

Αυτόματοι υπόνομος τυμπάνων καλωδίων και ρομπότ επιθεώρησης αποξετεύσεων για τους μεγάλους σωλήνες
Ο αυτόματοι υπόνομος τυμπάνων καλωδίων και το ρομπότ επιθεώρησης αποξετεύσεων χρησιμοποιούνται κυρίως για τους κύριους σωλήνες, υπόνομος, επιθεώρηση αγωγών. Η συσκευή είναι εξοπλισμένη με τα ισχυρά φω'τα και τη φορητή παροχή ηλεκτρικού ρεύματος. Το μακρύτερο καλώδιο μπορεί να είναι 300 μέτρα σύμφωνα με τις απαιτήσεις των πελατών. Είναι ένα στεγανοποιημένο προϊόν που μπορεί να βυθιστεί στο νερό μέχρι 10 μέτρα.
Κατά τη διάρκεια της επιθεώρησης, οι εικόνες ατέλειας αποκτιούνται μια εξεταστική έκθεση μπορεί να ληφθεί αμέσως. Επιπλέον, μια καμπύλη κλίσης σωληνώσεων μπορεί να ληφθεί εγκαίρως κατά τη διάρκεια της επιθεώρησης για να καθορίσει τον όρο ιζημάτων μέσα στη σωλήνωση. Ο φακός ψάρι-ματιών χρησιμοποιείται, πανόραμα σωληνώσεων ενσωμάτωσης «PipePano που εξετάζει το τηλεοπτικό λογισμικό ανάλυσης», ώστε να παραχθεί η εικόνα πανοράματος του εσωτερικού τοίχου της σωλήνωσης, να αναλύσει και να καθορίσει λεπτότερα και ποσοτικά (μέτρηση στη διάμετρο σωλήνων, πλάτος ρωγμών και ούτω καθεξής).
Χαρακτηριστικά γνωρίσματα:
1. 360 ° περιστρέφονται της κάμερας
2. Αυτόματο τύμπανο καλωδίων
3. Αντι-θολωμένος φακός καμερών
4. Σύστημα λειτουργίας παραθύρων
5. Brightless διευθετήσιμο
6. Λογισμικό Wincan μέσα
Διαμόρφωση συστημάτων
Τυποποιημένη διαμόρφωση | Προαιρετικά μέρη |
TVS800 αντιολισθητική αλυσίδα | JT60 αξονική κάμερα |
CJt-2000 τηγάνι & κάμερα κλίσης | Κάμερα ψάρι-ματιών JT360 |
Αυτόματο τύμπανο καλωδίων | Χειρωνακτικό τύμπανο καλωδίων |
MK3 ελεγκτής | PA500 φορητή κινητή δύναμη |
Τεχνική παράμετρος
Μονάδα ελέγχου MK3
1, μονάδα ελέγχου ύφους μαξιλαριών, 8,4 " αγγιγμένων οδηγήσεων, αναγνώσιμων στον ήλιο λάμπει, ψήφισμα 1024*768, 4.1kg
2, σύστημα Win7, 128GB SSD, βίντεο αρχείων στην περιοχή, βίντεο ωρών 100+ μπορούν να σωθούν.
3, θέση καμερών, θέση ανελκυστήρων στις γραφικές παραστάσεις
4, έκθεση κλίσης στην περιοχή.
5, θέση συστημάτων, παράμετρος εργασίας μπορούν να είναι ερώτηση.
Κάμερα JT2000 Pan&Tilt
1.360 βαθμός, κανένα που περιορίζεται περιστρέφεται
2, η θέρμανση φακών μπορούν να αποτρέψουν την ομίχλη
3, φως καμερών μπορούν να ρυθμιστούν
4, μέγιστη βελτίωση 50% φωτεινότητας, καταλληλότερη για τη μικρή διάμετρο
5, προαιρετικό λέιζερ, βαθμολογούν το μέγεθος ατέλειας
Cralwer TV-800
Στεγανοποιήστε σε IP68
Θερμοκρασία εργασίας: -10ºC~50ºC
Κατάλληλη διάμετρος σωλήνων: 250mm~2000mm
Κίνηση: ΣΥΝΕΧΗΣ δύο μηχανή
Ανελκυστήρας: ηλεκτρικός ανελκυστήρας
Κλίση: βαθμός πεδίου ±45 mesurement, pecision 0,1 βαθμοί
Ταχύτητα: διευθετήσιμη ταχύτητα, μέγιστο 32m/min
Κατεύθυνση: διαβιβάστε, οπίσθιος, αριστερός, σωστός
Ένδειξη πίεσης: πράσινο φως (1.2-1.5 φράζουν, κανονική πίεση), ανώμαλο φως κόκκινου φωτός.
Αναρρίχηση: μέγιστος αναρριχηθείτε στο βαθμό για 50° σύμφωνα με τη diffrerent θέση σωλήνων
Εκθρέψτε τη κάμερα θέας: ενσωματώστε τη κάμερα και το φως, επιθεωρεί την αντιολισθητική αλυσίδα προς τα πίσω και καλωδίων
Αυτόματο τύμπανο καλωδίων DLPA300
ποσοστό καλωδίων 1,6 πυρήνων, μείωσης 50% βάρους, δαπανών και αποτυχίας που μειώνεται σημαντικά
2, τυποποιημένο μήκος: 200m, μέγιστο 300m
3, αυτόματο τύμπανο καλωδίων
Κάμερα JT360 ψάρι-ματιών
1. View360 θέα βαθμού μέσα στο σωλήνα.
οι λαμπτήρες 2. 92 οδηγήσεων PC κυριώτερων, φωτισμός φθάνουν σε 200lm
3. Ψήφισμα: 3000k εικονοκύτταρο, υψηλό - ποιοτική εικόνα.
4. Στεγανοποιήστε: IP68, εφαρμόσιμος 10 μέτρα υποβρύχιος.
5. Τα βίντεο και οι εικόνες που καταγράφονται από MK3 τη full-view κάμερα μπορούν να διαδώσουν την εικόνα μεγάλης έκτασης μέσα στο σωλήνα από PanoProfile το τρισδιάστατο λογισμικό, και να παραγάγουν τη 2$α εικόνα σχεδιαγράμματος, προκειμένου να πραγματοποιηθεί η ακριβής μέτρηση των ατελειών σωλήνων, να εγκαταστήσουν την τρισδιάστατη φόρμα, και να δημιουργήσουν την έκθεση επιθεώρησης.
