Σειρά επιθεώρησης: | 1006000mm | απόδειξη νερού: | IP63 |
---|---|---|---|
συχνότητας: | 512Hz | όνομα: | Επιθεώρηση γραμμών υπονόμων |
Τύπος: | Ηλεκτρικός | tec: | Σόναρ |
Υψηλό φως: | ψηφιακή κάμερα επιθεώρησης,κάμερα επιθεώρησης σωλήνων υπονόμων |

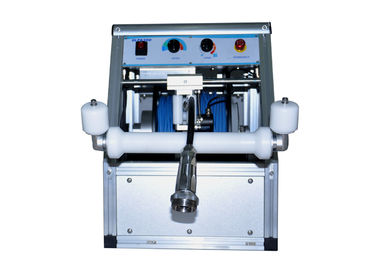

Ηλεκτρική υπονόμων γραμμών κάμερα επιθεώρησης/ψηφιακή επιθεώρησης σόναρ
Εφαρμογή επιθεώρησης γραμμών υπονόμων:
Ηλεκτρική δύναμη, πετροχημικό, δοχείο πίεσης, διέλευση ραγών, δημοτική διοίκηση, αεροδιάστημα, επιθεώρηση λεβήτων, κτήριο σκαφών, αυτοκινητική κατασκευή, μηχανική κατασκευή, κατασκευή σωληνώσεων, βιομηχανική σωλήνωση, κ.λπ.
Χαρακτηριστικά γνωρίσματα επιθεώρησης γραμμών υπονόμων:
Πλήρης συνεχής ταυτόχρονη ανίχνευση 360 βαθμού μέσα σε 1s
Φιλική διεπαφή λογισμικού για να λειτουργήσει εύκολα
Στοιχεία και εικόνες που σώζονται στο σκληρό δίσκο
Ενσωματωμένοι αισθητήρες γωνίας ρόλων και πισσών
Ενσωματωμένη αντίθετη διεπαφή καλωδίων
Επιθεωρήστε το σχεδιάγραμμα σωλήνων αυτόματα
Τεχνική παράμετρος επιθεώρησης γραμμών υπονόμων
Ακουστική παράμετρος | Ακουστική συχνότητα |
2MHz |
Πλάτος κυμάτων |
1.1° (ακτίνα κυμάτων κώνων) | |
Πλευρικό ψήφισμα |
0.5mm (ακτίνα 125mm σωλήνων) |
|
Μέγιστη ακτίνα επιθεώρησης | 12m | |
Διαβιβάστε το πλάτος σφυγμού | 4~20us | |
Λήψη του πλάτους κυμάτων |
500KHz |
Χειρωνακτικό τύμπανο καλωδίων:
Μετρητής: κωδικοποιητής υψηλής ακρίβειας (±0.1m), υπολογισμός μήκους καλωδίων.
Διάταξη σε στρώματα: χειρωνακτική διάταξη σε στρώματα
Στεγανοποιήστε: IP63
Επαγγελματικό λογισμικό ανάλυσης σόναρ σωλήνων SonarProf
Διατομή σωλήνων υποστήριξης στη σε πραγματικό χρόνο αντιπροσώπευση και ένα πλήρες σχεδιάγραμμα 360 βαθμού με δυνατότητα επέκτασης (IMG. 1)
Αυτόματα παράγετε τα τρισδιάστατα συντρίμμια διαμόρφωσης και άποψης σωλήνων και το εσωτερικό ατέλειας σαφώς (IMG. 2)
Υποστηρίξτε τον υπολογισμό όγκου συντριμμιών & τα στοιχεία ανάλυσης που σχεδιάζονται εύκολα (IMG. 3)
Αυτόματη υποβολή έκθεσης για την προετοιμασία εκθέσεων υψηλής αποδοτικότητας (IMG. 4)
