όνομα: | επιθεώρηση σωλήνων σόναρ | Διάμετρος σωλήνων: | 1006000mm |
---|---|---|---|
εφαρμογή: | Υποβρύχιος | Ακουστική συχνότητα: | 2MHz |
Πλάτος κυμάτων: | 1.1° (ακτίνα κυμάτων κώνων) | Χαρακτηριστικό γνώρισμα: | Ακριβής μέτρηση |
Υψηλό φως: | τηλεοπτική επιθεώρηση σωληνώσεων,ψηφιακή κάμερα επιθεώρησης |

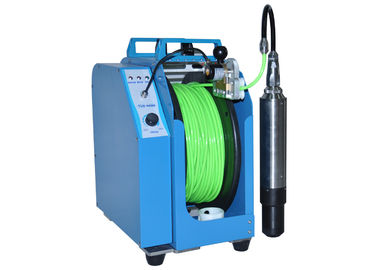

Ακριβής επιθεώρηση σωλήνων σόναρ μέτρησης με τον έλεγχο σόναρ, σπείρα καλωδίων
Εφαρμογή επιθεώρησης σωλήνων σόναρ:
Η επιθεώρηση σωλήνων σόναρ χρησιμοποιείται ευρέως χρησιμοποιημένος για την επιθεώρηση γεωτρήσεων φρεατίων νερού, γεωλογία εφαρμοσμένης μηχανικής, υδρογεωλογία, γεωλογική έρευνα, τμήμα μεταλλείας εφαρμόσιμος στις κάθετες τρύπες, τις οριζόντιες τρύπες και κεκλιμένες γωνίες κατάθλιψης, τις τρύπες ανύψωσης, τη γεωλογική διάτρηση και τη συγκεκριμένη διάτρηση, κ.λπ.
Χαρακτηριστικά γνωρίσματα επιθεώρησης σωλήνων σόναρ:
Πλήρης συνεχής ταυτόχρονη ανίχνευση 360 βαθμού μέσα σε 1s
Φιλική διεπαφή λογισμικού για να λειτουργήσει εύκολα
Στοιχεία και εικόνες που σώζονται στο σκληρό δίσκο
Ενσωματωμένοι αισθητήρες γωνίας ρόλων και πισσών
Παράμετρος επιθεώρησης σωλήνων σόναρ
Ακουστική παράμετρος | Ακουστική συχνότητα |
2MHz |
Πλάτος κυμάτων |
1.1° (ακτίνα κυμάτων κώνων) | |
Πλευρικό ψήφισμα |
0.5mm (ακτίνα 125mm σωλήνων) |
|
Μέγιστη ακτίνα επιθεώρησης | 12m | |
Διαβιβάστε το πλάτος σφυγμού | 4~20us | |
Λήψη του πλάτους κυμάτων |
500KHz |
Χειρωνακτικό τύμπανο καλωδίων:
Μετρητής: κωδικοποιητής υψηλής ακρίβειας (±0.1m), υπολογισμός μήκους καλωδίων.
Διάταξη σε στρώματα: χειρωνακτική διάταξη σε στρώματα
Στεγανοποιήστε: IP63
Επαγγελματικό λογισμικό ανάλυσης σόναρ σωλήνων SonarProf
Διατομή σωλήνων υποστήριξης στη σε πραγματικό χρόνο αντιπροσώπευση και ένα πλήρες σχεδιάγραμμα 360 βαθμού με δυνατότητα επέκτασης (IMG. 1)
Αυτόματα παράγετε τα τρισδιάστατα συντρίμμια διαμόρφωσης και άποψης σωλήνων και το εσωτερικό ατέλειας σαφώς (IMG. 2)
Υποστηρίξτε τον υπολογισμό όγκου συντριμμιών & τα στοιχεία ανάλυσης που σχεδιάζονται εύκολα (IMG. 3)
Αυτόματη υποβολή έκθεσης για την προετοιμασία εκθέσεων υψηλής αποδοτικότητας (IMG. 4)
