Διάμετρος σωλήνων: | 150600mm | Λειτουργικό σύστημα: | Παράθυρα, Wincan μέσα |
---|---|---|---|
Κεφαλή μηχανής λήψεως: | Τηγάνι & κλίση | έκθεση: | κλίση, κλίση |
Τύμπανο καλωδίων: | αυτόματος, 300m | Πιστοποίηση: | CE,FCC, ISO9001 |
Υψηλό φως: | κάμερες επιθεώρησης σωλήνων CCTV,ρομπότ επιθεώρησης σωληνώσεων |

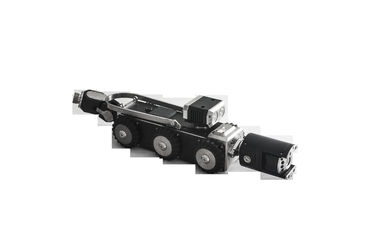

Μικρό εξοπλισμό επιθεώρησης σωλήνων CCTV για εξετάσεις αγωγών και αποκατάσταση είναι ένα νέο σχεδιασμένο σύστημα ανιχνευτή, ειδικά για την αμερικανική, βρετανική και ευρωπαϊκή αγορά. Μπορεί να επιθεωρήσει τη διάμετρο σωλήνα από 125-2000mm, να χρησιμοποιήσει μόνο ένα ερπυστριοφόρο για να επιθεωρήσει το μεγαλύτερο μέρος των σωληνώσεων, μειώνοντας το κόστος. Είναι ενσωματωμένο σε μια μηχανή ανίχνευσης, κάμερα με κλίση και κλίση, αυτόματο τύμπανο καλωδίων και μονάδες ελέγχου. Η μηχανή ανίχνευσης μπορεί να ταιριάζει με διαφορετικούς τύπους φωτογραφικών μηχανών (π.χ. φωτογραφική μηχανή με κλίση και κλίση, αξονική κάμερα, φωτογραφική μηχανή με ψάρια-μάτι) σύμφωνα με τις διαφορετικές απαιτήσεις.
Το σύστημα είναι ένα προϊόν σχεδιασμένο με βάση το βιομηχανικό σύστημα Windows . Κατά τη διάρκεια της δοκιμής, αποκτώνται εικόνες ελαττωμάτων. Στη συνέχεια, μπορεί να ληφθεί αμέσως έκθεση δοκιμής. Επιπλέον, μπορεί να ληφθεί μια καμπύλη κλίσης αγωγού εγκαίρως κατά τη διάρκεια της δοκιμής για να προσδιοριστεί η κατάσταση των ιζημάτων εντός του αγωγού. Χρησιμοποιείται φακός ψαριού-οφθαλμού, ο οποίος ενσωματώνει το λογισμικό ανάλυσης βίντεο "PipePano πανοραμική δοκιμή αγωγών βίντεο", έτσι ώστε να δημιουργήσει την πανοραμική εικόνα του εσωτερικού τοίχου του αγωγού, να αναλύσει και να καθορίσει πιο λεπτή και ποσοτική (μέτρηση στη διάμετρο σωλήνα, πλάτος ρωγμών κ.ο.κ. ).
Χαρακτηριστικά:
1. Ισχυρή μονάδα ανίχνευσης
2. Περιστροφή 360 μοίρες κάμερας
3. Σύστημα λειτουργιών Windows
4. Camaera υψηλής ευκρίνειας, 1920 * 1080P
5. Ανταλλάξιμα μέρη
6. Σάρωση με λέιζερ
7. Wifi μετάδοση
Διαμόρφωση συστήματος
Τυπική διαμόρφωση | Προαιρετικά εξαρτήματα |
Ανιχνευτή TVS15 | Κάμερα CAM-70 |
Κάμερα CAM-90 pan & tilt | JT360 κάμερα ψαριού-ματιού |
Αυτόματο τύμπανο καλωδίων | Χειροκίνητο τύμπανο καλωδίων |
Μονάδα ελέγχου MK4 | Υποστήριξη τροχών |
Αγκίστρι φρεατίου, κιβώτιο εργαλείων και άλλα αξεσουάρ | 10 "τροχός |
Τεχνική παράμετρος
Μονάδα ελέγχου MK4 | 1. Μονάδα ελέγχου στυλ pad, 8.4 'Touched LED, αναγνώσιμη στο Sun Shine, ανάλυση 1024 * 768, 4.1kg 2. Σύστημα Win10, SSD 128GB, Εγγραφή βίντεο στην τοποθεσία, 100 ώρες βίντεο μπορούν να αποθηκευτούν. 3. Θέση κάμερας, θέση ανελκυστήρα σε γραφήματα 4. Έκθεση κλίσης στην περιοχή. 5. Η κατάσταση του συστήματος, η παράμετρος εργασίας μπορεί να είναι ερώτημα. |
Κάμερα ανύψωσης CAM-90 | 1. Περιστροφή: 360 μοίρες οριζόντια, κατακόρυφα 270 μοίρες 2. Μεγέθυνση 120x, οπτική 10: 1, ψηφιακή 12: 1 3. Η αυτόματη εστίαση, επιτρέπεται η χειροκίνητη ρύθμιση 4. Ψηφιακός ορισμός hidh, 1920 * 1080P 5. Ο φακός της κάμερας είναι αντιθαμβωμένος 6. Σάρωση με λέιζερ της διάμετρος και της παραμόρφωσης του σωλήνα 7. Μετρητής λέιζερ για τη μέτρηση του μεγέθους του ελαττώματος 8. Το φως της κάμερας μπορεί να ρυθμιστεί για να προσαρμόσει διαφορετικούς σωλήνες. |
Cralwer TVS-15 | 1. Αδιάβροχη με IP68 2. Θερμοκρασία λειτουργίας: -10ºC ~ 50ºC 3. Κατάλληλη διάμετρος σωλήνα: 125mm ~ 2000mm 4. Οδήγηση: δύο μοτέρ DC, έξι τροχοί 5. Θέση ανιχνευτή: 33kHz 6. Κλίση: πεδίο μέτρησης ± 45 μοίρες 7. Αναρρίχηση: Μέγ. ο βαθμός ανόδου είναι περίπου 50 ° σύμφωνα με την κατάσταση του διαφορικού σωλήνα 8. Κάμερα οπίσθιας όρασης υψηλής ανάλυσης και φως: επιθεωρήστε τον ανιχνευτή προς τα πίσω και την ανασύσταση του καλωδίου |
Αυτόματο βαρούλκο DLPA200HD | 1. Οθόνη LCD 2. Τρεις τρόποι λειτουργίας: αυτόματη, χειροκίνητη και αυτόματη ανάκτηση μόνο. 3. Τυπικό μήκος καλωδίου: 200 μέτρα 4. Ενσωματωμένη μονάδα wifi, ασύρματη μετάδοση 5. Μετρητής καλωδίων και αυτόματη επίστρωση 6. Διακοπή έκτακτης ανάγκης |
Κάμερα ιχθύων JT360 | 1. Προβολή360 μοιρών στο εσωτερικό του σωλήνα. 2. 92 PCS λαμπτήρες LED υψηλής φωτεινότητας, ο φωτισμός φτάνει στα 200lm 3. Ανάλυση: 3000k pixel, εικόνα υψηλής ποιότητας. 4. Αδιάβροχο: IP68, εφικτό 10 μέτρα κάτω από το νερό. 5. Τα βίντεο και οι εικόνες που καταγράφονται από τη μηχανή πλήρους προβολής MK3 μπορούν να μεταδώσουν εικόνα πλήρους εμβέλειας μέσα στο σωλήνα με το λογισμικό PanoProfile 3D και να δημιουργήσουν εικόνα προφίλ 2D, προκειμένου να πραγματοποιήσουν ακριβείς μετρήσεις ελαττωμάτων σωλήνων, να εγκαταστήσουν 3D μούχλα και να δημιουργήσουν επιθεώρηση κανω ΑΝΑΦΟΡΑ. |
Υποστήριξη τροχών | που συναρμολογήθηκαν στο ερπυστριοφόρο για να επιθεωρήσουν διάμετρο σωλήνα άνω των 1000mm, εξοπλισμένη με τροχούς 8 "ή τροχούς 10". |
Τηλεχειριστήριο APP.
Το λογισμικό μπορεί να εγκατασταθεί στον φορητό υπολογιστή ή στο tablet, ελέγχει το ασύρματο πρόγραμμα ανίχνευσης.
